RCL

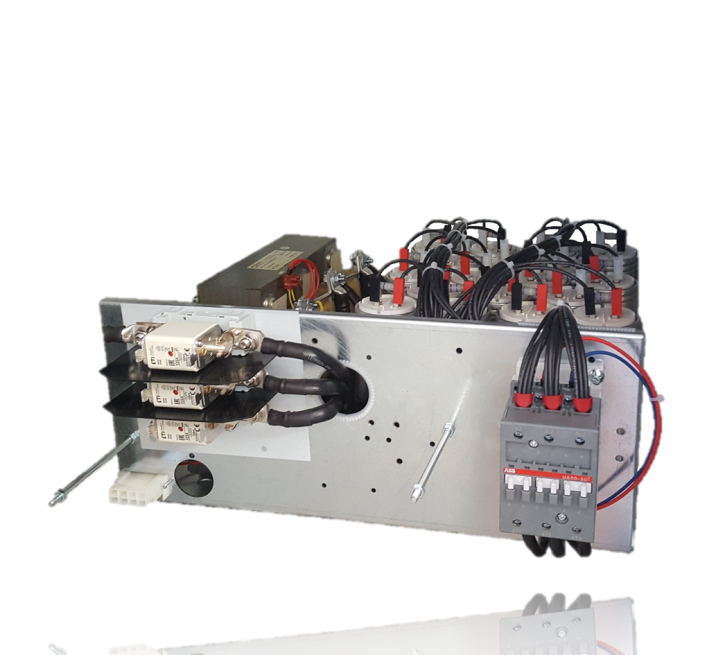

I cassetti della serie RCL sono progettati per gli armadi COMAR tipo G9E. Il cassetto è assemblato con condensatori monofase, contattore, fusibili di protezione.
Sono disponibili versioni con induttanze di blocco (serie AAR/…) per ambienti con alto livello di distorsione armonica in corrente o a rischio di risonanza.
Le induttanze sono dotate di sonda termica per l’esclusione del cassetto in caso di sovratemperatura
Descrizione
DATI DI PERFORMANCE
Tolleranza sulla capacità -5% / +10
Frequenza nominale 50Hz
Alimentazione Trifase + terra
Sovraccarico in tensione 1,1 Un (max. 8 ore su 24)
Sistema di sicurezza Dispositivo antiscoppio
Circuiti ausiliari 230 Vac (110 Vac a richiesta)
CONTENUTO ARMONICO
RCL–AAR/138:
THD(I)max. = 100% in rete
THD(U)max. = 6% in rete
RCL–AAR/D20:
THD(I)max. = 100% in rete
THD(U)max. = 20% in rete
